上海玉兆分享：海天龍門加工中心如何實現五面加工？
來源：暫無 瀏覽量：載入中...發布時間：2025.09.18
一臺重達數十噸的船舶螺旋槳轂需要在單次裝夾中完成頂面銑削、四個側面鏜孔與倒角。傳統加工方式需多次裝夾，耗時且存在累積誤差。而五面加工技術的出現有效解決了這一問題。那么，龍門加工中心是否支持五面加工?其實現條件與應用價值如何?
一、五面加工的基礎認知
五面加工是指在工件一次裝夾的情況下，機床通過多軸聯動和輔助裝置配合，完成除底面外的頂面與四個側面的加工。其價值在于減少裝夾次數，提高加工精度一致性和生產效率，尤其適合大型復雜結構件制造。
對于大型工件而言，每次裝夾都意味著定位基準的重建，誤差不可避免。五面加工通過統一坐標系完成多面加工，從根本上保證了高精度。
二、龍門加工中心實現五面加工的條件
結構設計要求
龍門加工中心采用主軸橫梁安裝、立柱支撐、工作臺沿X軸移動的結構，為五面加工提供空間條件。配合滑枕、萬向銑頭或回轉工作臺，可在一次裝夾下完成頂面、側面及傾斜面加工。滑枕擴大加工范圍，萬向銑頭提供角度靈活性，回轉工作臺確保精確定位。
數控系統配置
五面加工要求數控系統具備多軸聯動和強大插補能力，能協調主軸與工作臺的同步運動。系統還需碰撞檢測、刀具補償與加工監控等功能，以保障復雜工藝的安全性與穩定性。
附件與刀具適配
關鍵附件如萬向銑頭需有足夠剛性和精度，以保證不同角度下的穩定切削性能。刀具系統必須適應多角度、多深度加工，具備高重復定位精度。
三、海天龍門加工中心的五面加工支持能力

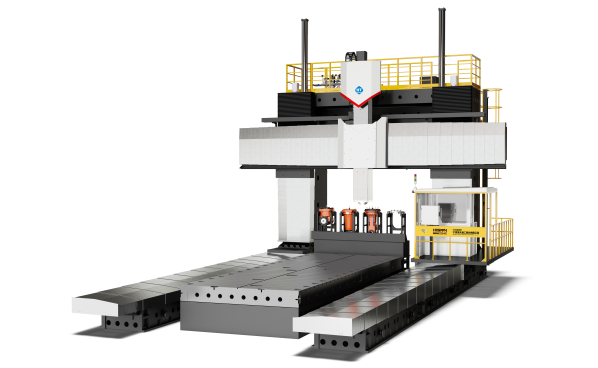

以寧波海天精工機械有限公司的 GKU40ME×90 為例，該設備采用龍門框架移動式結構，配備500×500mm方滑枕，滑枕四面導軌全包容約束，保證剛性和穩定性。
在運動性能方面，設備實現了X、Y、Z、W四軸聯動：X軸雙邊四電機驅動，確保大工件移動同步;Y軸靜壓導軌保證高精度定位;Z軸雙缸液壓平衡消除重力影響;W軸雙絲杠同步補償提升橫梁精度。
功能上，該機床可完成銑削、鏜削、鉆削、攻螺紋、锪削等工序，通過合理工藝編排實現多功能協同，適用于船舶、新能源、航空航天和汽車等領域的大型零件五面加工。
四、五面加工的應用場景與工藝方案
大型箱體類零件
如發動機缸體、減速器殼體等，通常需多面孔系與平面加工。傳統方式需多次裝夾，效率低且易失精度。采用五面加工，可在一次裝夾下完成頂面平整與四側孔系加工，保證孔軸線位置精度和垂直度。
復雜結構件
對于形狀復雜的結構件，五面加工需合理工藝規劃。常用粗加工—半精加工—精加工的分層策略：先去余量，再消除刀痕，確保尺寸與表面質量。同時應控制切削力分布與工件變形，合理安排路徑與工藝余量。
五、五面加工的設備選型與注意事項
選擇具備五面加工能力的龍門加工中心時，需要重點考察：
機床剛性：側面加工時主軸懸伸大，抗振性能尤為關鍵。
精度保持性：多軸聯動中，定位與重復定位精度直接決定加工質量。
加工空間適配性：工件尺寸與機床空間的匹配度關系到五面加工是否可行。
五面加工技術體現了制造業向高效與高精度發展的趨勢。龍門加工中心憑借剛性結構和強大承載能力，為該技術的實現提供了理想平臺。通過合理配置、科學工藝與精細管理，五面加工在能源設備、航空航天、軌道交通等領域的應用將愈發廣大，不僅提升效率，更保障制造質量，為制造業升級提供堅實支撐。
